Parametri ta 'Disinn ta' Siġilli Energizzati tar-Rebbiegħa

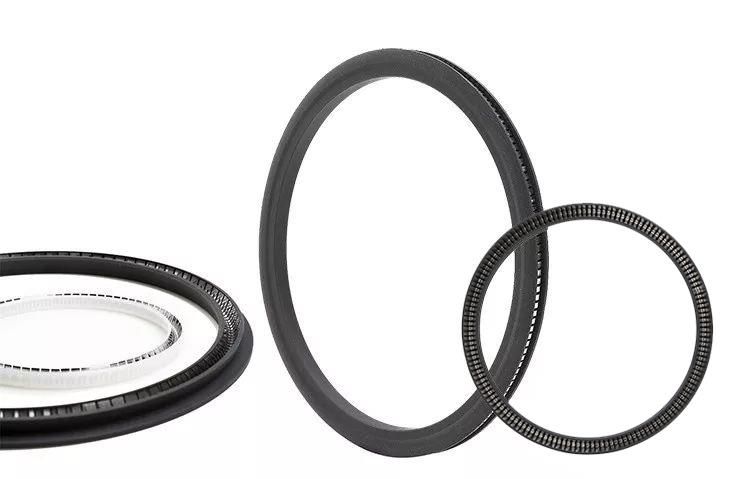

Siġilli enerġizzati mir-rebbiegħa huma għażla affidabbli ħafna meta siġilli standard ibbażati fuq l-elastomer u bbażati fuq il-poliuretan ma jissodisfawx il-limitazzjonijiet operattivi, il-parametri tat-tagħmir, jew il-kundizzjonijiet ambjentali ta 'l-applikazzjoni tiegħek.

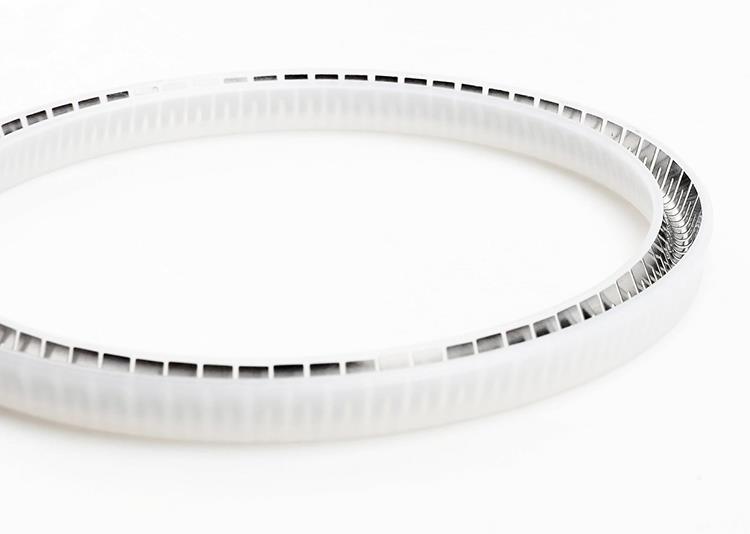

Iċ-ċirku ta 'barra ssiġillat tas-siġill tal-plagg huwa magħmul minn komposti fluworoplastiċi ta' prestazzjoni għolja u plastiks tal-inġinerija bi proprjetajiet fiżiċi u tekniċi eċċellenti. Fl-istess ħin, iż-żieda tal-molla tipprovdi tagħbija fuq iċ-ċirkonferenza kollha tas-siġill, li tifforma siġill li ma jnixxix bejn l-anell tas-siġill u l-molla. F'din il-kombinazzjoni, ir-rebbiegħa tagħmel pressjoni fuq ix-xoffa li tissiġilla kontra l-glandola u l-wiċċ tal-piston rod għal siġilli ħielsa mit-tnixxija, affidabilità għolja u ħajja twila.
1. Materjal standard

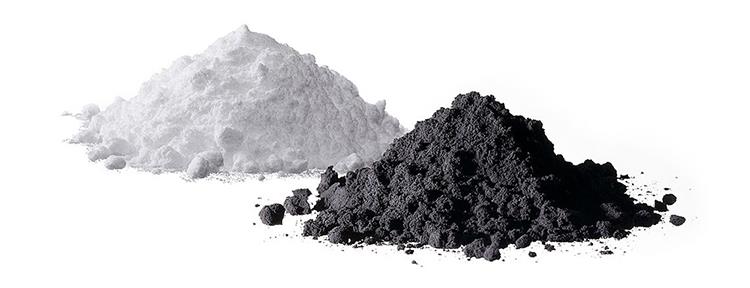

Il-PTFE huwa l-aktar materjal ta 'ċirku ta' siġillar użat l-iktar bi proprjetajiet fiżiċi u kimiċi eċċellenti, prezz moderat u proprjetajiet mekkaniċi tajba.
Bl-użu ta 'mili differenti, il-karatteristiċi tal-kompost tal-PTFE jistgħu jitjiebu aktar, u l-effiċjenza tas-siġillar (bħal saħħa tensili, reżistenza għall-brix, eċċ.) Tista' tittejjeb. Madankollu, mhux il-fillers kollha jistgħu jiżdiedu b'mod indefinit, u l-kontenut tal-mili huwa ġeneralment 5% sa 40%.
Komposti komuni għall-mili
- Bronż
- Karbonju / fibra tal-karbonju
- Fibra tal-ħġieġ
- Grafita
- Molybdenum disulfide (Mos2)
(Mili oħra għal kundizzjonijiet speċjali fuq talba.)
Vantaġġi tal-materjali komposti tal-PTFE:
- Reżistenza għal temperatura għolja
- Frizzjoni baxxa
- Reżistenza għolja għall-użu
- Kapaċità ta 'tħaddim xott
- Fattur PV għoli
- Kważi reżistenti għas-sustanzi kimiċi u s-solventi kollha magħrufa
- L-ebda nefħa kimika meta tkun esposta għall-umdità jew f'kuntatt ma 'fluwidi
2. Materjal u Tipi ta 'Rebbiegħa
Mid-deskrizzjoni ta 'hawn fuq nafu li l-funzjoni primarja tar-rebbiegħa hija li tipprovdi forza radjali fil-punt tas-siġill taċ-ċirku ta' barra ssiġillat meta jkun installat fil-kompartiment issiġillat. Fl-istess ħin, tiżdied il-flessibilità fiċ-ċirku ta 'barra ssiġillat tal-PTFE biex ittejjeb l-eċċentriċità u l-użu tal-materjal.
1) Il-medju, il-kundizzjonijiet tat-tħaddim u l-firxa tat-temperatura tas-siġill tal-plagg huma estensivi, u l-materjal tal-molla huwa wkoll maqsum f'tipi varji, bħal 300 serje ta 'l-istainless steel (SS) 301, 302, 304 u 316.

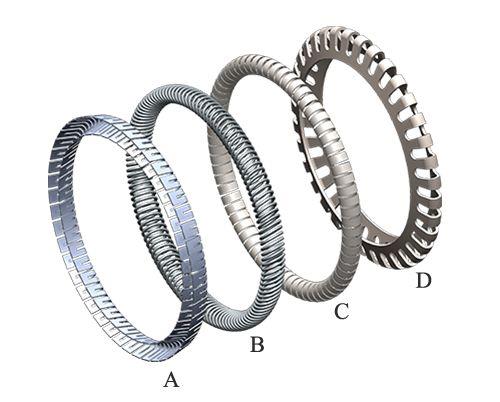

2) Id-disinn tipiku tar-rebbiegħa fis-siġilli enerġizzati tar-rebbiegħa:
Rebbiegħa “V” (A)
Nixxiegħa spirali (B)
Molol spirali (Ċ)
Molla ta 'kuntatt kontinwu (D)
3) L-għażla tal-molla għandha ġeneralment tirreferi għall-magni tal-kondizzjoni tax-xogħol, bħal veloċità, frizzjoni, temperatura operattiva u medja.
It-tagħbija tal-frizzjoni ġġenerata mis-siġill hija t-tagħbija radjali tal-molla magħżula, u t-tagħbija tal-pressjoni tas-sistema hija riżultat dirett tal-koeffiċjent tal-frizzjoni tal-materjal magħżul.
Għalhekk, it-tagħbija tal-molla tista 'tiġi personalizzata biex tissodisfa r-rekwiżiti speċjali ta' frizzjoni baxxa ta 'applikazzjonijiet dinamiċi. Applikazzjonijiet li jissiġillaw f'temperatura baxxa jew f'temperatura baxxa jistgħu jeħtieġu tagħbijiet ta 'rebbiegħa estremament għoljin. Il-molla tikkumpensa għat-tnaqqis fis-sħana taċ-ċirku ta 'barra tas-siġill, u jirriżulta f'siġill issikkat.
